Проектирование общесплавной канализации

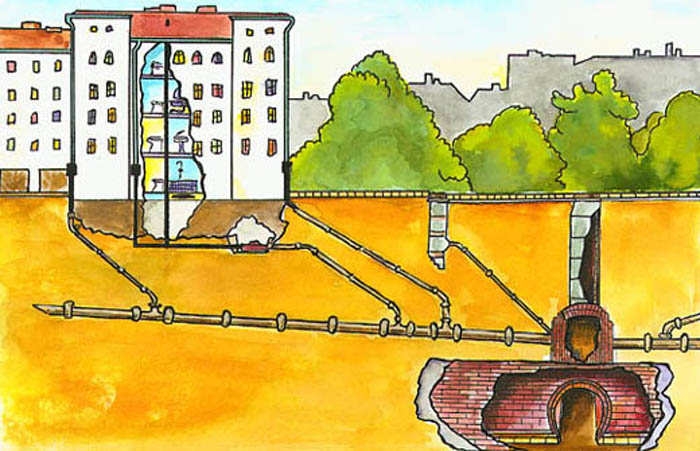

Специфической особенностью общесплавной канализации отводящей по одной системе трубопроводов все стоки, является наличие ливнеспусков, которые предназначаются для разгрузки сети при сильных дождях непосредственно в водоем. Ливнеспуски для уменьшения длины ливнеотводов удобно располагать вблизи водных протоков, поэтому главные коллекторы общесплавной канализации целесообразно трассировать вдоль водных протоков. По главному коллектору сточные воды должны направляться на очистные сооружения, перед которыми также может устраиваться ливнеспуск.

При выпуске сточных вод в городскую общесплавную сеть надобность в ливнеспусках, как правило, отпадает и трассировка канализационной сети на площадке промышленного предприятия не связывается с расположением водных протоков. Лишь при больших размерах площадки для разгрузки заводской общесплавной сети могут устраиваться ливнеспуски.

Расположение коллекторов общесплавной сети на площадке в отличие от дождевой сети диктуется не только размещением дождеприемников, но и местами выпуска из зданий бытовых и всех производственных стоков.

Общие правила трассировки коллекторов и проектирования продольного профиля при общесплавной сети остаются те же, что и при дождевой сети. Глубина заложения общесплавной сети зависит от отметок выпусков бытовых и производственных сточных вод из зданий и в меньшей степени от глубины дождеприемников. Уклоны общесплавных коллекторов также устанавливаются в результате гидравлического расчета, но при последнем, кроме общего расчетного расхода, учитывается и расход стока одних бытовых и производственных сточных вод (сток в сухую погоду). Как будет показано ниже, это приводит к необходимости назначать уклоны большие, чем при проектировании дождевой сети.

Для сооружения общесплавной сети малого диаметра лучше применять керамические и асбестоцементные трубы, но можно использовать также и бетонные.

Для больших диаметров применяются железобетонные трубы, так же как и для дождевой сети.

Каналы прямоугольного сечения при устройстве общесплавной канализации применять нельзя, так как они создают неблагоприятные условия для течения сточных вод в сухую погоду.

Дождеприемники, присоединяемые к общесплавной сети, в местностях со средней месячной температурой воздуха в самый теплый месяц +20 °С и выше для предотвращения выхода через них канализационных газов должны снабжаться гидравлическим затвором. Гидравлический затвор на отводящей трубе должен иметь высоту не меньше 0,10 м; осадочная часть дождеприемника устраивается глубиной 0,5-0,7 м.

Глубина заложения сифона дождеприемника не должна быть меньше глубины промерзания грунта.

Общесплавная канализационная сеть нередко нуждается в профилактической прочистке, которая производится специальными снарядами.

Для опускания в смотровые колодцы таких снарядов размеры стандартных люков могут оказаться недостаточными. Поэтому на коллекторах диаметром более 600 мм отдельные смотровые колодцы снабжаются специальными люками диаметром 1000 мм. Смотровые колодцы со специальными большими люками должны устанавливаться в местах изменения диаметра труб до и после перепадных колодцев (с высотой перепада практического профиля больше 0,5 м), до и после поворотов, выполняемых вне пределов колодца, и на прямых участках на взаимном расстоянии 300-500 м.

На сетях общесплавной канализации могут устраиваться перепады практического профиля или в виде стояка. Перепады с гасителем энергии типа решетки на общесплавной канализации не устраиваются.

Выпуски ливнеотводов (от ливнеспусков) рекомендуется проектировать затопленными (подводными), так как во время дождей по ним сбрасывается смесь дождевых и бытовых сточных вод.
