Исходные данные для проектирования габионных сооружений должны содержать сведения, необходимые для:
►анализа состояния откосов естественных склонов и искусственных насыпей, направленности русловых процессов и т.п.;
►возможности определения действующих сил на сооружение;
►выработки конструктивных решений по проектируемым сооружениям;
►расчетов основных параметров сооружений;
►разработки технологий строительства и дальнейшей эксплуатации;
Проектирование габионных сооружений базируется на результатах предварительно проведенных инженерно-геологических и гидрологических изысканий.
В зависимости от сложности природных условий, для проектирования габионных сооружений, необходимы следующие материалы:
►климатическая характеристика района;
►геоморфология и рельеф;
►гидрологические условия;
►почвенно-мелиоративных изысканий;
►по местным и поставляемым из других регионов строительным материалам.

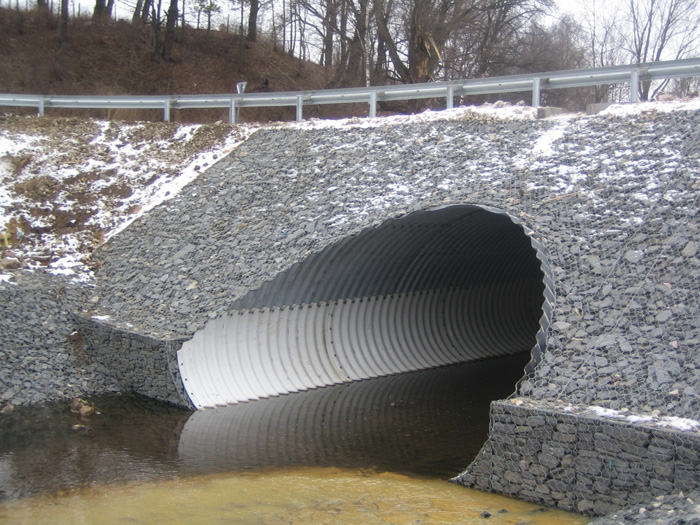

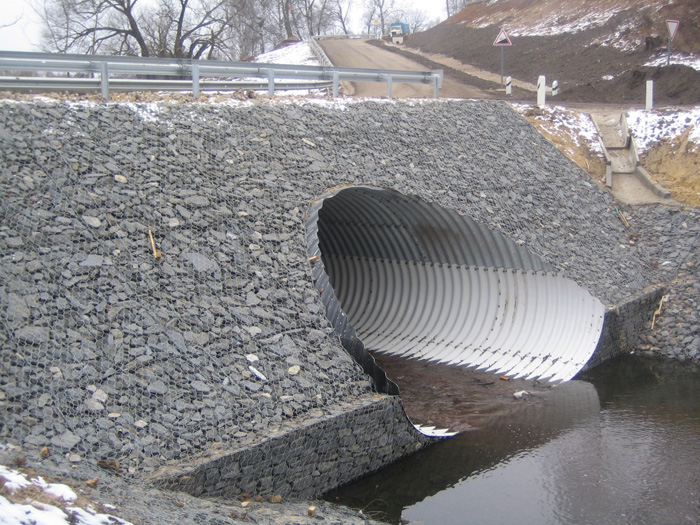

При разработке габионных переменного уровня воды и подводных сооружений для защиты естественных береговых и искусственных откосов, необходимо иметь исходные данные для проектирования в соответствии с требованиями:
►гидрологические характеристики водного потока принимаемые по данным гидрометеопостов и (или) по результатам расчетов в соответствии с СП 33-101;
►глубина постоянного или временного подтопления принимается по данным измерений гидрометеопостов и (или) по расчетам уровня воды на пике прохождения паводка с обеспеченностью, соответствующей классу защищаемого сооружения, объекта или территории;
►расчетная высота волны определяется в соответствии с СНиП 2.06.04 с учетом средней глубины потока, расчетной средней длины волны, конфигурации защищаемой береговой черты и ветрового разгона.
Основные требования по проектированию габионных сооружений различного назначения, их отдельных конструкций и оснований, а также основные расчетные положения и нагрузки необходимо принимать в соответствии с нормативными требованиями, представленными в настоящем стандарте, а также: СП 20.13330.2011; СП 33-101; СП 23.13330.2011; СНиП 2.06.15. При проектировании и строительстве необходимо принимать во внимание особенность габионного сооружения – проницаемый ячеистый тип конструкции с гибким объемным сетчатым каркасом.

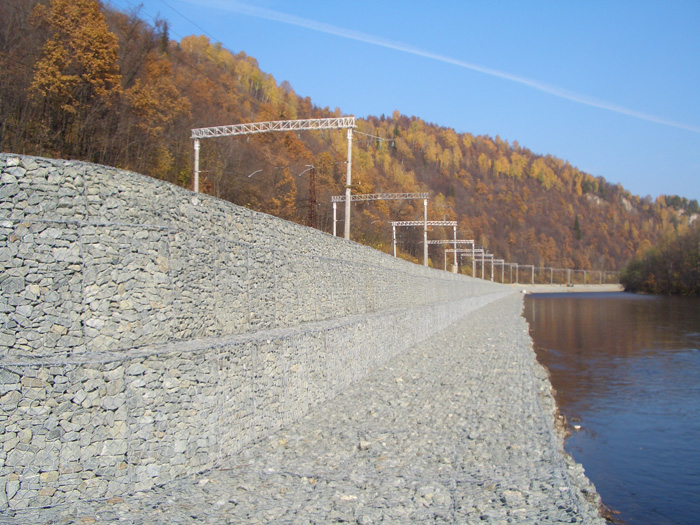

При разработке проектных решений по возведению габионных конструкций для защиты речных и морских сооружений из грунтовых материалов (земляных насыпных и намывных, каменно-земляных и каменно-набросных) необходимо руководствоваться нормативными требованиями и рекомендациями СНиП 2.06.05, СНиП 33-01.

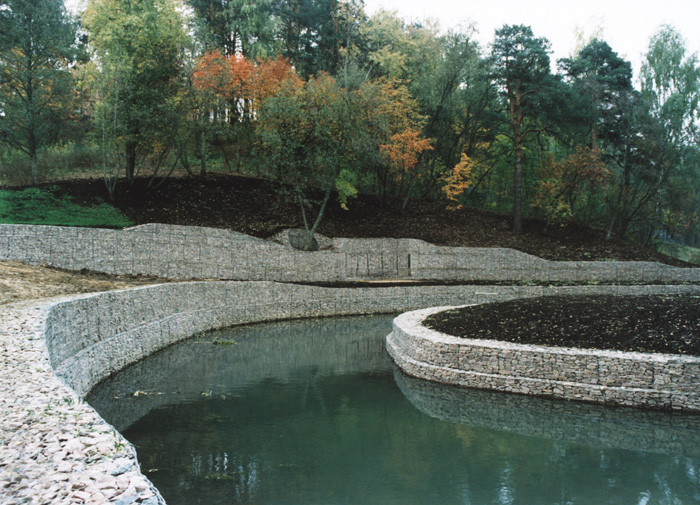

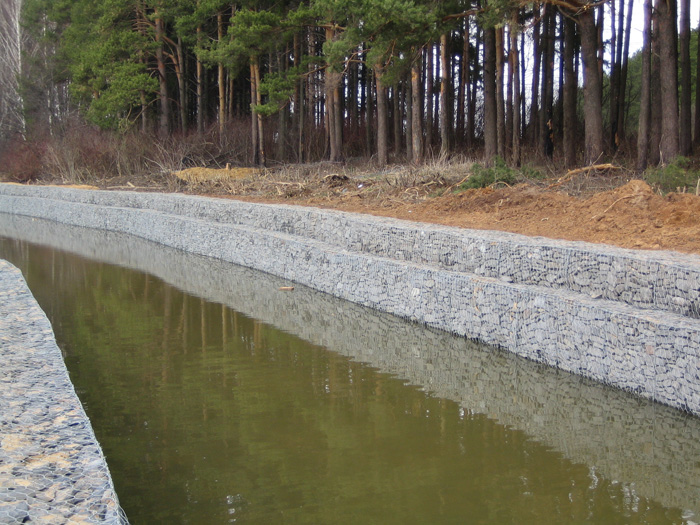

При проектировании на водных объектах, подводных и переменного уровня частей габионных сооружений не должны возникать следующие негативные процессы:

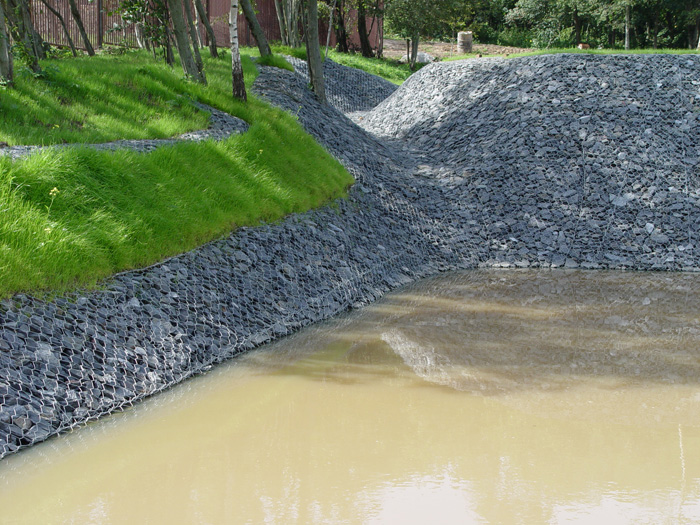

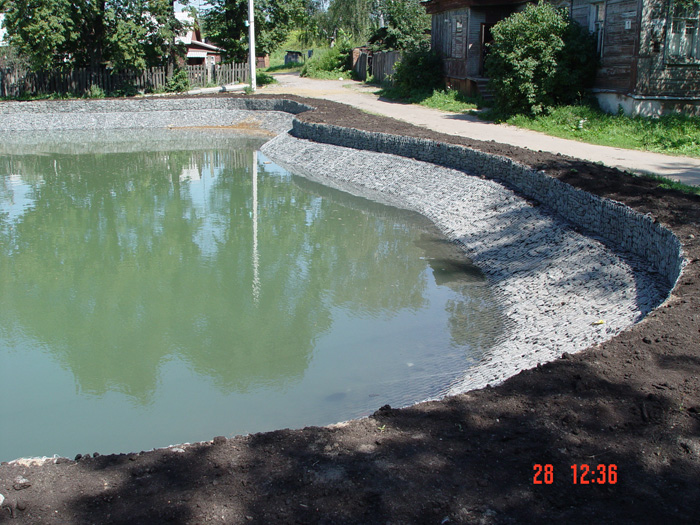

►для водоемов (озера, пруды, обводненные карьеры, водохранилища) – размыв дна у основания сооружения за счет действия отраженных волн;

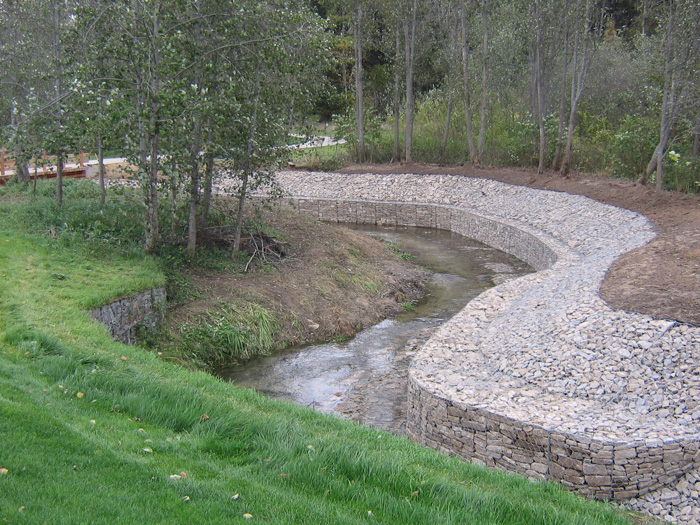

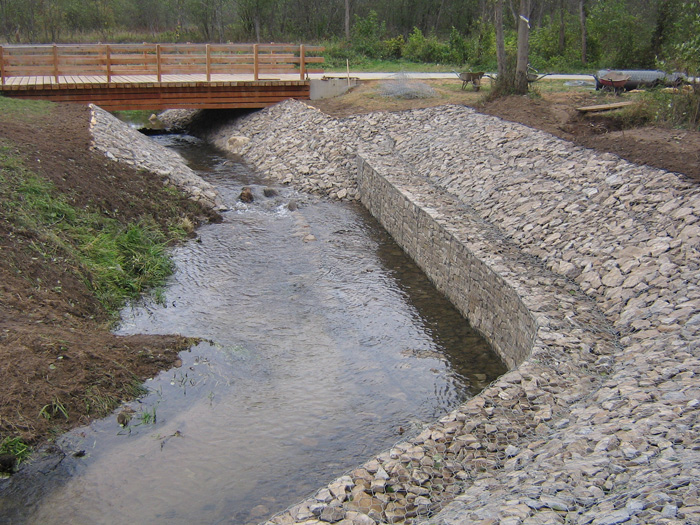

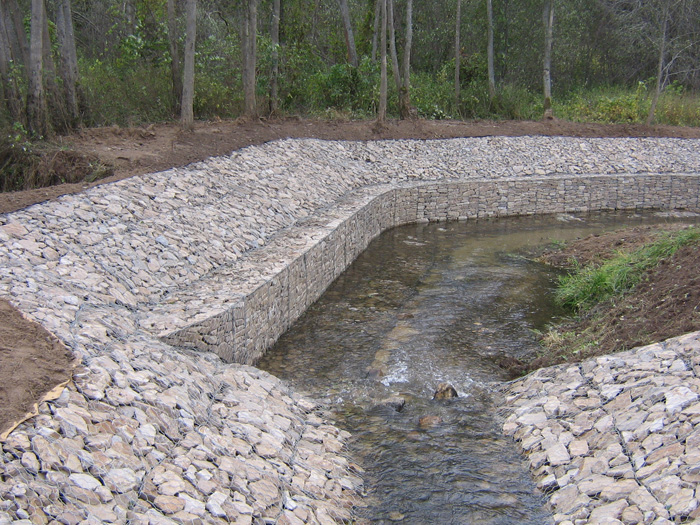

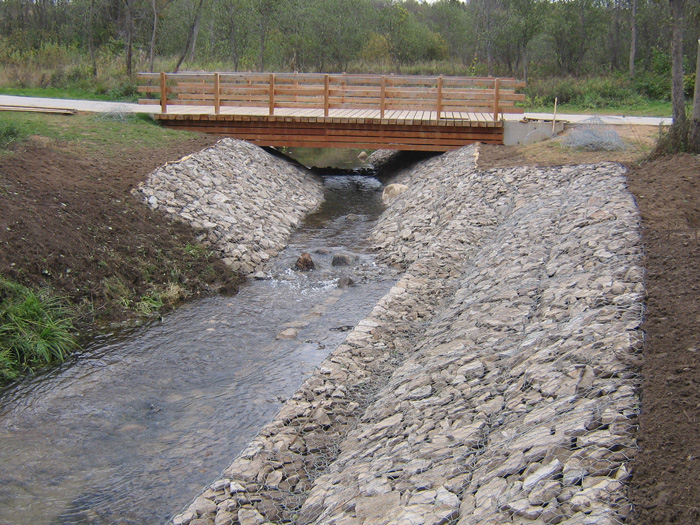

►для водотоков (реки, ручьи, каналы) – переформирование русла из-за изменения направления потока вод.

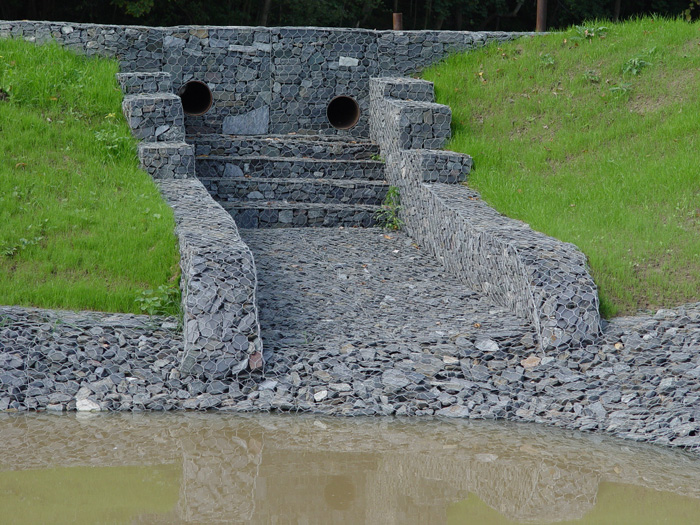

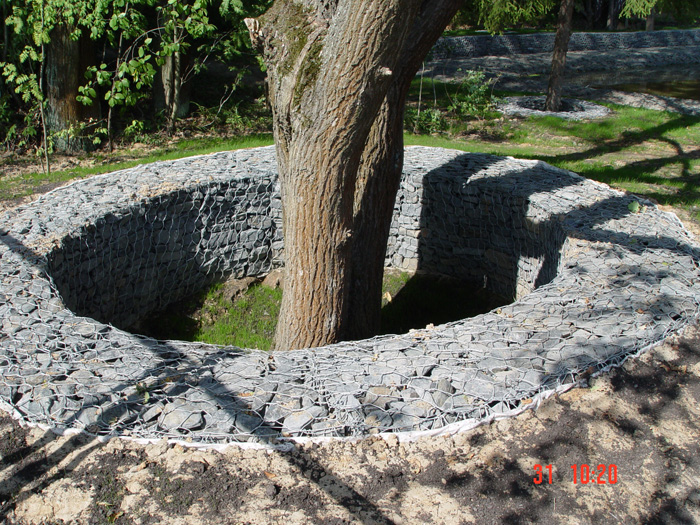

Проектирование габионных сооружений необходимо вести с учетом минимального отвода земель под сооружения. Тип и конструкцию габионных противоэрозионных гидротехнических сооружений следует назначать с учетом требований СНиП 2.06.03. Допускается совмещать габионные сооружения различного назначения.

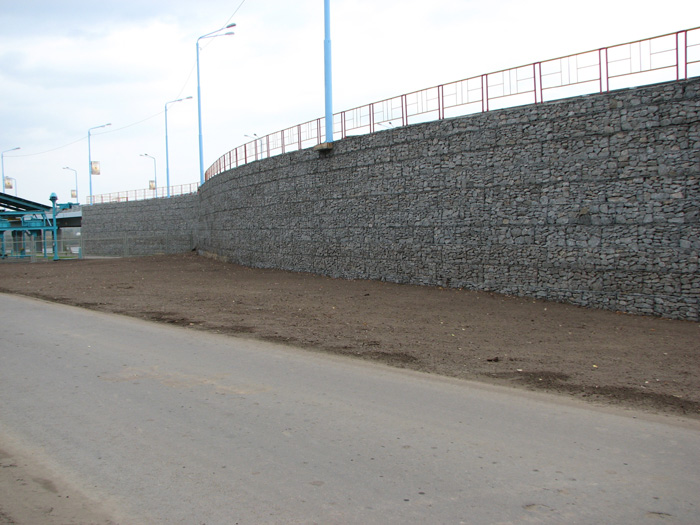

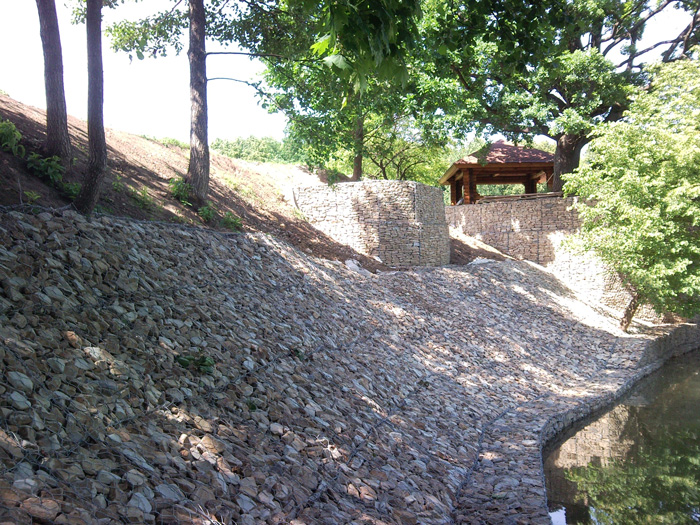

При расчете устойчивости естественных склонов необходимо оценивать как общую устойчивость склона, так и местную устойчивость отдельных частей склона.
В расчетах габионных конструкций должны учитываться следующие особенности:
►коэффициент пористости габионов при ручной укладке каменного материала 0,25-0,35;
►объем наполнения верхних габионов каменным материалом необходимо увеличивать до 5% сверх расчетного объема, с учетом возможности частичного самоуплотнения материала наполнения в период строительства под действием вертикальных нагрузок.
Ранее разработанные индивидуальные проектно-строительных решения габионных сооружений, не могут быть перенесены с одного объекта на другой без выполнения поверочных расчетов, привязки и обоснования применимости этих решений к конкретным местным условиям вновь проектируемого объекта.
