Проектирование и расчет водоотводящих систем

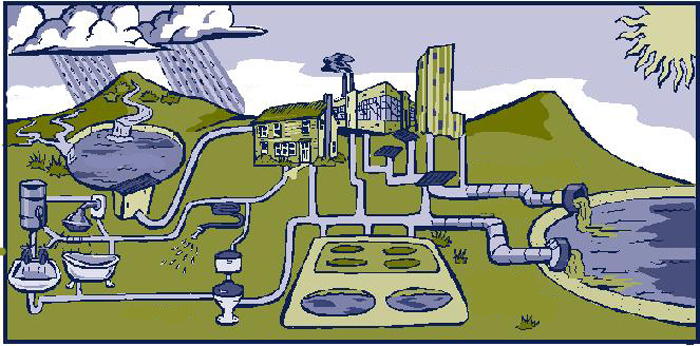

Системы водоотведения подразделяются на внеплощадочные, уличные, внутриквартальные и внутренние (внутри здания). Внеплощадочная водоотводящая система состоит из коллекторов с сооружениями на них, насосных станций, очистных сооружений и выпусков сточных вод в водоемы.

При проектировании трубопроводов необходимо снижать их металлоемкость за счет максимального сокращения применения стальных и чугунных труб, заменяя на напорные железобетонные, полиэтиленовые, асбестоцементные и применять защиту внутренних и внешних поверхностей стальных труб от коррозии. Очистные сооружения и насосные станции проектируются по возможности из унифицированных изделий. Применять размеры сооружений необходимо кратными 3 м, а по высоте 0,6 м. В практике проектирование емкостных сооружений предусматривается сборно-монолитным: днище монолитное; стены, колонны – сборными. Имеются "Унифицированные сборные железобетонные конструкции водопроводных и канализационных сооружений".

До начала проектирования систем водоотведения необходимо провести инженерные изыскания, которые подразделяются на топографические, гидрологические, геологические и гидрогеологические. Топографические – съемка участка, площадки сооружений, коллектора. Геологические и гидрогеологические изыскания определяют геологическое строение трасс водоводов и коллекторов, площадок сооружений; физико-механические свойства грунтов; положение уровня грунтовых вод; дают сведения об агрессивности грунтов и грунтовых вод по отношению к металлу и бетону; определяют сейсмичность района, оползневые явления. От качества и полноты изысканий зависит и качество проектных работ и дальнейшая эксплуатация сооружений.

Поэтому инженерным изысканиям уделяется особое внимание.

Изыскания состоят из полевых, лабораторных и камеральных работ. Для их выполнения создаются экспедиции и партии.

При проектировании водоотводящих сетей требуется выполнять расчеты большого количества отдельных участков трубопроводов с различными условиями работы. Поэтому для расчета самотечных трубопроводов используют различные таблицы: таблицы для гидравлического расчета канализационных сетей и дюкеров по формуле академика Н.Н.Павловского, Лукиных А.А. и Лукиных Н.А. и таблицы Федорова Н.Ф. и Волкова Л.Е. – Гидравлический расчет канализационных сетей. Таблицы Лукиных составлены с использованием формул Шези и Павловского, а таблицы Федорова – по формулам Дарси и постоянства расхода. В этих таблицах приведены расходы сточных вод, скорости при различных наполнениях трубопроводов для всех возможных в инженерной практике диаметров и уклонов труб.

Следовательно, при проектировании водоотводящих сетей в первую очередь необходимо определить расходы сточных вод.Следовательно, при проектировании водоотводящих сетей в первую очередь необходимо определить расходы сточных вод. Уклоны трубопроводов принимают с учетом уклона поверхности земли, а расчет трубопроводов по таблицам сводится к подбору диаметров трубопроводов, обеспечивающих пропуск расчетного расхода при наполнении и скорости, удовлетворяющих требованиям табл.

Таким образом, для проектирования водоотводящих систем необходимы следующие исходные данные:

►генеральный план города в масштабе 1:5000 или 1:10000 с горизонталями через 1-2 м; расчетная плотность населения, чел/га, по пятнам застройки;

►удельные нормы водоотведения от населения по пятнам застройки;

►данные о водоотведении от наиболее водоемких предприятий;

►глубина промерзания грунта в районе укладки коллекторов;

►инженерная геология и гидрогеология по трассам сетей, коллекторов и площадкам расположения насосных станций.
