Проектирование открытых водостоков

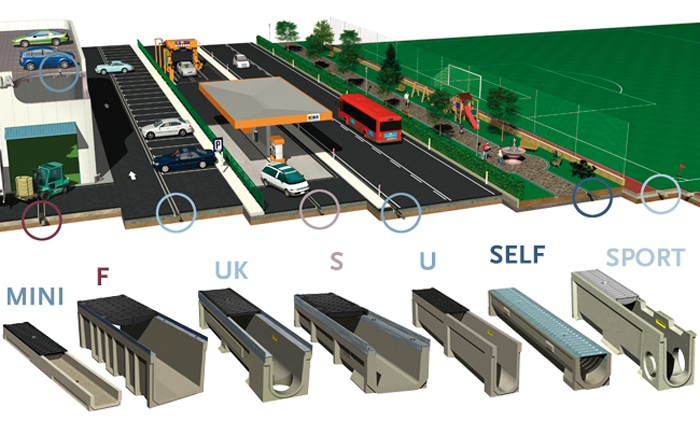

В систему открытых водостоков входят разного рода лотки и канавы, русла ручьев и речек, быстротоки и выпуски. Лотки проездов и придорожные канавы (кюветы), входящие в конструкцию дорог, максимально используются для отвода поверхностных вод, но ограничиться ими при отсутствии на площадке закрытой дождевой канализации можно лишь в редких случаях.

Пропускная способность лотков, образуемых покрытием проезжей части и бордюром, невелика; устройство глубоких кюветов в непосредственной близости к проезду нежелательно. Поэтому при открытом водоотводе обычно сооружаются также водоотводные канавы и отделенные от проездов лотки.

При необходимости перепуска воды с одной стороны проезда на другую устройство поперечных лотков нежелательно. Целесообразнее в таких случаях прокладывать под проезжей частью металлические трубы диаметром 200-00 мм и предусматривать специальные бетонные перекрываемые сверху лотки. При пересечении канавами проездов и пешеходных дорожек должны сооружаться мостики или прокладываться трубы. Ширина мостиков должна быть не меньше полной ширины проезда, отверстия их – нее 0,6 м по высоте и 1.0 м – по ширине. Минимальный диаметр труб принимается равным 500 мм.

При проектировании канав следует придерживаться следующих норм. Ширина канавы по дну при трапецеидальном поперечном сечении не меньше 0,3 м, а глубина – не менее 0,5 м.

Меньшая глубина канавы (0,4 м) допускается как исключение в самых высших точках. Допустимая крутизна откосов канав зависит от грунта и типа укрепления.

Наибольшую глубину воды в канавах, расположенных в пределах площадки, рекомендуется принимать не больше 1 м. Запас глубины от расчетного горизонта воды до бровки для малых канав должен быть 0,2 м, а для больших – 0,4 м.

Наибольшие скорости течения воды в канавах принимаются в зависимости от грунта или типа укрепления и глубины потока.

Откосы и дно канав, сооружаемых на территории промышленного предприятия, так же как и населенного места, рекомендуется укреплять при всех грунтах, кроме скальных.

Вне зависимости от расчетных скоростей течения уклоны кюветов и отдельных лотков следует принимать не меньше 0,005, а водоотводных канав – не меньше 0,003.

Русла небольших водных протоков, протекающих по территории площадок промышленных предприятий, как правило, включаются в систему водостоков с проведением работ по спрямлению русла, углублению дна и укреплению берегов. В отдельных местах водные протоки должны заключаться в трубу.

При благоустройстве небольших водных протоков руслу их обычно придается трапецеидальное поперечное сечение. Меженные расходы должны пропускаться со скоростями течения, обеспечивающими незаиливание дна (0,3-0,5 м/сек). Если при трапецеидальном сечении скорости оказываются меньше, то принимается комбинированное русло.

Проектируются русла небольших водных протоков в соответствии с нормами, установленными для подобных гидротехнических сооружений.

При крутом рельефе скорости течения в канавах могут получаться выше допустимых даже для укрепленных откосов. В таких случаях необходимо устройство быстротоков с гасителями энергии; расчет их производится по соответствующим формулам гидравлики.
