Последовательность проектирования дренажных систем

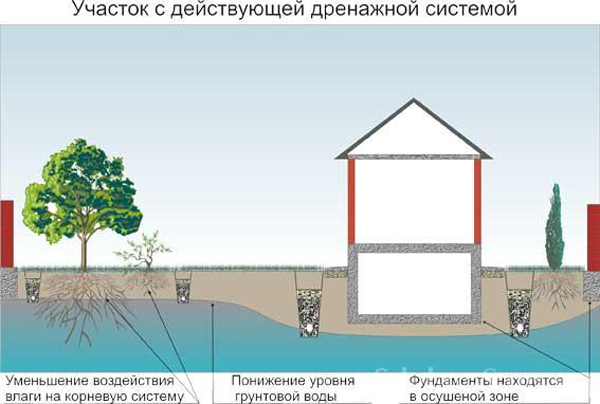

Проектирование дренажных систем состоит, в общем случае, из следующих этапов:

Сбор исходных данных. Исходными данными для проектирования дренажных систем является следующая информация:

• результаты топографической съемки территории, описывающие границы, естественный рельеф и существующие сооружения на участке (на профессиональном неофициальном уровне может быт: использован термин «топоснова» участка);
• результаты геологических и гидрогеологических изысканий, описывающие строение грунтов участка: геологические раз­резы, сведения о физико-механических свойствах грунтов, све­дения о водоносных слоях и условиях водного питания («геология; участка);
• проект размещения зданий, сооружений, инженерных сетей, площадок, дорог, посадок зеленых насаждений и т.д. («генплан» участка);
• проект организации рельефа (вертикальной планировки) терри­тории («вертикалка»);
• информация о конструкции подземных частей и сооружений. Полезным дополнением к исходным данным являются материалы натурного обследования и фотофиксации, выполненные во влажные периоды года.

Анализ условий водного питания, топографического, геологического строения участка. Анализ топографии, условий водного питания, геологического строения участка позволяет выявить приоритетные причины переувлажнения территории. Анализ причин переувлажнения территории с учетом данных генплана, проекта организации рельефа и информации о конструкции зданий и сооружений позволяет выявить приоритетные причины подтопления зданий и сооружений.

Результатом анализа является разработка схемы переувлажнение территорий и подтопления сооружений. На основании схематизации выполняется проектирование планового и высотного положения дренажной системы.

Определение планового и высотного положения дренажной системы. Определение планового расположения дренажной системы выполняется на генплане с учетом результатов схематизации переувлажнения территорий и подтопления сооружений. Определение высотного расположения дренажной системы выполняется в соответствии с планом дренажной системы, необходимой глубины заложения дрен, допустимого уклона дрен.

В некоторых случаях после разработки высотного положения дренажа проявляется необходимость корректировки планового положения дренажной системы.

Выполнение гидравлических расчетов. Выполнение гидравлических расчетов  дренажных систем обязательно в случае сложных природных условий, сложных конструкций подземных частей зданий и сооружений. К таким ситуациям можно отнести: отсутствие воз­можности самотечного стока дренажных вод из дренажной системы, значительное заглубление подземных элементов здания под уровень грунтовых вод, близкое залегание напорных грунтовых вод, интенсив­ный приток грунтовых вод с вышележащей территории и т.д.

В случае простых природных условий, отсутствия сложных сооружений, при небольшой площади участка (до 3000-5000м2) выполнение гидравлического расчета будет носить формальный характер.

Разработка конструкций отдельных элементов дренажных систем. В большинстве случаев в проектах   дренажных систем  используются типовые решения конструкций дрен, каналов, дренажных колодцев, устьевых сооружений, труб-переездов, насосных станций и т.д.

Список использованной литературы:

Криулин К.Н. Дренажные системы в ландшафтном и коттеджном строительстве. –СПб.:  ООО «Студия «НП-Принт», 2014.
